고품질 그래핀 대량 생산의 딜레마: 제조 공정에서 발생하는 현실적 문제들

지난 9편에서 그래핀이 아직 우리 일상을 완전히 바꾸지 못한 가장 큰 이유로 ‘대량 생산의 벽’을 꼽았습니다. 레이지힌트 독자분들이라면 이제 “아니, 과학 기술이 이렇게 발전했는데 공장에서 쫙쫙 찍어내는 게 그렇게 어렵나?”라는 합리적인 의문이 드실 겁니다.

저 역시 처음 기술 기사들을 읽을 때는 기업들이 투자를 덜 해서 상용화가 늦어지는 줄 알았습니다. 하지만 제조 공정의 현실을 깊이 파고들어 보니, 원자 한 층짜리 두께를 다루는 일은 우리가 상상하는 일반적인 공장 제조 라인과는 차원이 다른 극한의 난이도를 요구하고 있었습니다. 오늘은 고품질과 대량 생산 사이에서 딜레마에 빠져 있는 그래핀 제조 공정의 현실을 팩트 위주로 낱낱이 해부해 보겠습니다.

연구실의 스카치테이프는 잊어라: 산업계의 선택

2편에서 안드레 가임 교수가 스카치테이프로 흑연을 떼어내어 최초의 그래핀을 만들었다고 말씀드렸죠(기계적 박리법). 이 방식은 결함이 전혀 없는 ‘최상급 1++’ 그래핀을 만들 수 있지만, 하루 종일 테이프를 뗐다 붙여도 눈에 보이지도 않을 만큼 아주 적은 양만 생산됩니다. 당연히 공장에서는 이 방식을 쓸 수 없습니다.

스마트폰 디스플레이나 커다란 TV 화면에 쓰려면, 최소 수십 인치 크기의 그래핀이 필요합니다. 그래서 현재 전 세계 기술 기업들이 대면적 그래핀을 만들기 위해 가장 주력하고 있는 방식이 바로 ‘화학 기상 증착법(CVD, Chemical Vapor Deposition)’입니다.

구워내고 벗겨내는 고통: CVD 공정의 현실과 한계

CVD 방식의 원리를 아주 쉽게 설명하면 이렇습니다. 먼저 얇은 구리판을 뜨거운 가마(반응로)에 넣습니다. 그리고 탄소가 섞인 메탄가스를 불어넣어 주면, 가스 속 탄소 원자들이 구리판 위에 사뿐히 내려앉아 얇게 코팅이 됩니다. 이것이 바로 대형 그래핀입니다. 참 쉽죠?

문제는 그다음부터 시작됩니다. 구리판 위에 코팅된 그래핀을 우리가 실제 사용할 스마트폰 화면이나 투명 필름 위로 ‘옮겨 붙여야’ 합니다(전사 공정). 머리카락 굵기의 100만 분의 1밖에 안 되는, 세상에서 가장 얇고 흐물흐물한 막을 구리판에서 떼어내어 다른 곳으로 옮긴다고 상상해 보세요. 아무리 조심해도 이 과정에서 그래핀이 찢어지고, 구겨져서 주름이 생기며, 먼지 같은 불순물이 달라붙습니다. 아주 미세한 구멍 하나만 뚫려도 그 부분은 전기가 통하지 않는 ‘불량품’이 되어버립니다.

게다가 밑바탕으로 썼던 구리판은 화학 약품으로 다 녹여서 버려야 하니, 환경 오염 문제와 함께 생산 단가가 기하급수적으로 치솟게 됩니다. 크고 얇게 만드는 것까지는 성공했는데, 정작 그것을 옮기는 과정에서 품질이 다 망가져 버리는 뼈아픈 딜레마에 빠진 것입니다.

믹서기로 갈아버리기: 타협점인 ‘액상 박리법’

“그렇게 얇고 넓게 만드는 게 힘들면, 차라리 가루 형태로 만들어서 쓰면 안 될까?”

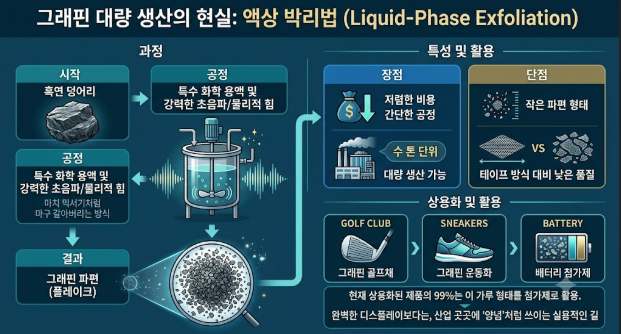

과학자들은 이런 타협점을 찾았습니다. 흑연 덩어리를 특수한 화학 용액에 넣고 강력한 초음파나 물리적 힘을 가해 마치 믹서기처럼 마구 갈아버리는 방식입니다. 이를 ‘액상 박리법(Liquid-phase exfoliation)’이라고 부릅니다.

이 방식의 장점은 명확합니다. 저렴하고 공정이 간단하여 톤(ton) 단위로 어마어마한 양의 그래핀을 쏟아낼 수 있습니다. 단점도 명확하죠. 마구 갈아버렸기 때문에 그래핀의 크기가 아주 작은 파편(플레이크) 형태이며, 테이프로 떼어낸 것에 비해 품질이 훨씬 떨어집니다.

하지만 현재 시중에 ‘그래핀 골프채’, ‘그래핀 운동화’, ‘배터리 첨가제’라는 이름으로 상용화된 제품의 99%는 바로 이 가루 형태의 액상 박리법 그래핀을 잉크나 반죽처럼 기존 소재에 섞어서 만든 것들입니다. 완벽한 디스플레이는 못 만들지라도, 저렴하게 대량 생산하여 산업 곳곳에 양념처럼 쓰이는 실용적인 길을 택한 셈입니다.

품질과 수량, 두 마리 토끼를 잡기 위한 경쟁

결국 그래핀 산업의 현재 과제는 뚜렷합니다. 완벽한 고품질을 만들지만 옮기기 너무 힘든 ‘CVD 방식’의 단점을 어떻게 극복할 것인가? 아니면 질은 좀 떨어지지만 쏟아낼 수 있는 ‘액상 방식’의 품질을 어떻게 끌어올릴 것인가?

이 딜레마의 한가운데서 삼성, LG를 비롯한 수많은 글로벌 기업과 연구소들이 ‘무결점 전사 기술’과 ‘신공정’을 앞다투어 특허로 내놓으며 치열한 전투를 벌이고 있습니다. 이 병목 구간만 뚫린다면, 우리가 꿈꾸던 진짜 그래핀의 시대가 폭발적으로 열릴 것입니다.

[핵심 요약]

• 산업용 대면적 그래핀을 만들기 위해 구리판에 가스를 입히는 화학기상증착법(CVD)이 주로 연구되고 있다.
• CVD 공정은 만들어진 얇은 그래핀을 다른 표면으로 옮기는 과정(전사)에서 찢어지고 오염되는 치명적인 한계가 있다.
• 현재 상용화된 제품들은 주로 흑연을 용액에 넣고 갈아 대량 생산하는 액상 박리법(가루 형태)을 활용한 첨가제 방식을 쓴다.
